LED downlight installeren inbouw, gatmaat en verloopringen
Hoe kies en installeer je de juiste LED downlight? Over inbouw versus opbouw, de juiste gatmaat en verloopringen voor renovatie, de aansluiting op 230V, en wanneer je dimbaar (DALI) kiest. Voor installateurs. B2B-prijzen zichtbaar na login.
Inbouw, of opbouw met frame (Ø174 / Ø232)
Direct op 230V, geen trafo
Optioneel dimbaar via DALI

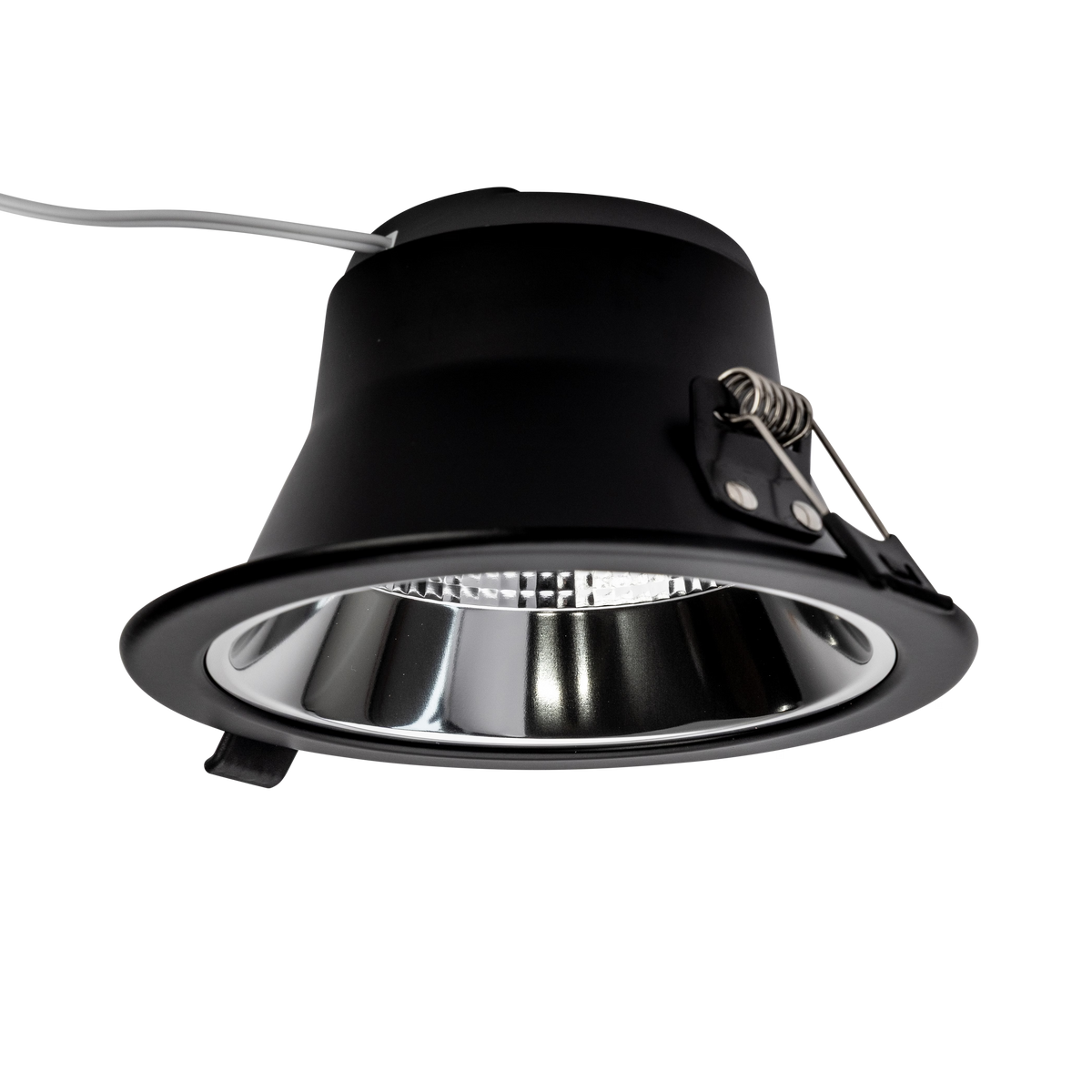

Wat is een downlight en wat is een downlighter
Een downlight is een plafondarmatuur dat in een rond gat in het plafond wordt ingebouwd, zodat het licht egaal naar beneden valt. De termen downlight en downlighter worden door elkaar gebruikt en betekenen hetzelfde: een ingebouwd plafondspot voor algemene of accentverlichting. In commerciële ruimtes is de downlight de standaard voor kantoren, winkels, horeca en gangen.
Een commerciële downlight verschilt van een consumenten-inbouwspot (GU10 of 12V met trafo): hij is groter, krachtiger, en sluit direct aan op 230V zonder losse trafo. Onze Milan-serie is daar een voorbeeld van, in drie diameters (Ø145, Ø174 en Ø232 mm), met 3CCT instelbare lichtkleur en een wit of zwart frame. Het complete aanbod en de specificaties per model staan in de downlights-collectie. Op deze pagina draait het om het kiezen en installeren: inbouw of opbouw, de juiste gatmaat, verloopringen en de aansluiting. Een led downlight inbouw, ook wel downlighters genoemd, is er als led downlight zwart of wit frame.

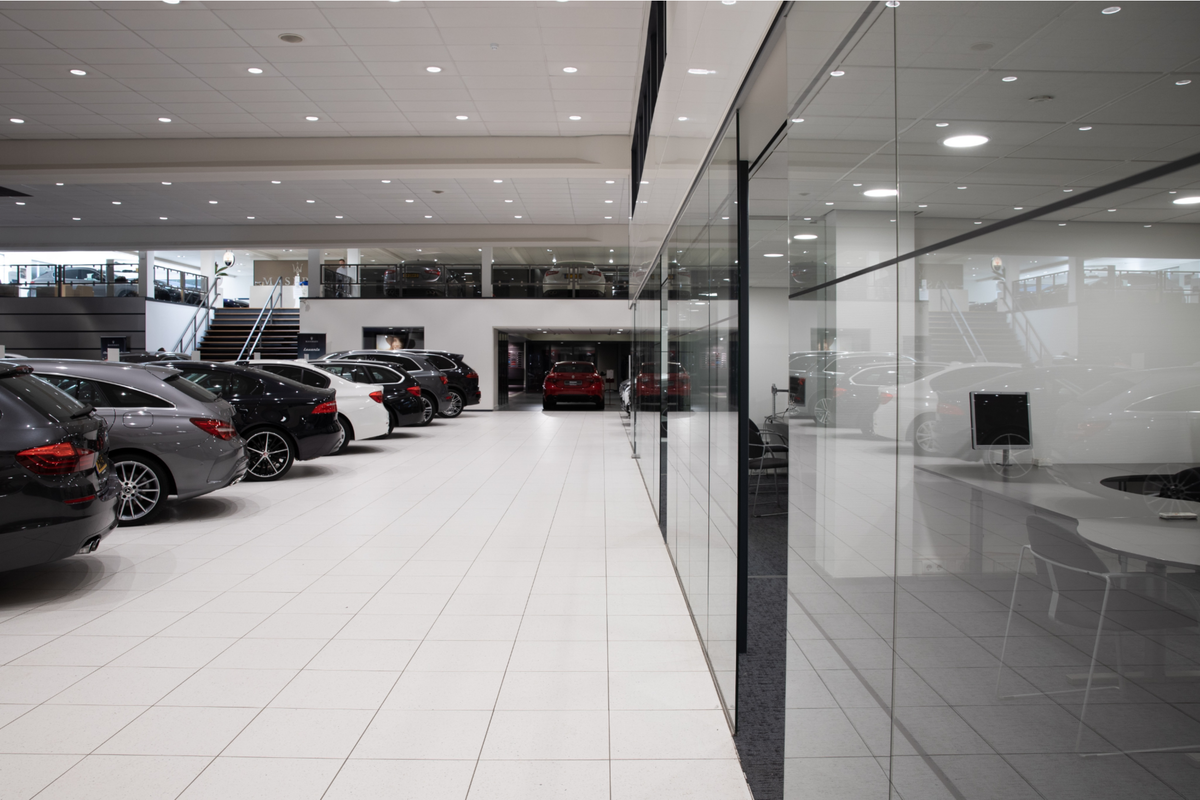

Inbouw of opbouw downlight: wat is het verschil
De eerste keuze is de montagewijze, en die hangt af van het plafond.
- Inbouw downlight: wordt verzonken in een rond gat in het plafond gemonteerd en zit vlak in het plafondvlak. Vereist een vrije ruimte boven het plafond (systeemplafond of verlaagd plafond) en een zaaggat op maat. Geeft de strakste, meest onopvallende uitstraling.
- Opbouw downlight: wordt op het plafond gemonteerd zonder gat, en is de keuze bij een dicht of betonnen plafond waar niet ingebouwd kan worden. Het armatuur is dan zichtbaar onder het plafond.
De Milan downlights zijn standaard inbouw-armaturen voor systeemplafonds en verlaagde plafonds. Voor een dicht of betonnen plafond zijn de Ø174 mm en Ø232 mm modellen ook als opbouw te monteren met een los opbouwframe: daarmee plaats je dezelfde downlight op het plafond in plaats van erin, zonder zaagwerk. Een led downlight opbouw, ook wel downlight opbouw, downlight led opbouw of opbouw downlighter genoemd, verwijst steeds naar deze opbouwmontage met frame. De compacte Ø145 mm is alleen als inbouw beschikbaar. Zo gebruik je in hetzelfde gebouw dezelfde downlight op zowel verlaagde als dichte plafonds.
Gatmaat en verloopringen: de juiste maat in elk plafond
Een inbouw downlight heeft een vaste zaagmaat (de diameter van het gat dat je in het plafond zaagt). De Milan-serie kent drie maten: Ø145 mm (15W, voor gangen, kleine kantoren en bijruimtes), Ø174 mm (15W, bredere bundel voor vergaderruimtes, receptie en winkels) en Ø232 mm (20W, hoogste lichtopbrengst voor grote kantoren, restaurants en showrooms). Kies de zaagmaat die past bij de gewenste lichtopbrengst en de plafondopbouw.
Vervang je een bestaande inbouwarmatuur, dan is het gat in het plafond vaak gróter dan de zaagmaat van de nieuwe downlight. Een verloopring overbrugt dat verschil: hij dekt het zichtbare deel van het oude, grotere gat af en laat de nieuwe downlight netjes passen, zonder het plafond te hoeven dichtmaken of bijwerken. Verloopringen zijn er in metaal in verschillende maatovergangen (bijvoorbeeld Ø155 naar Ø201 en Ø205 naar Ø255 mm). Handig bij renovatie waar oude downlights of spots worden vervangen.
Een LED downlight installeren, aansluiten op 230V
Een commerciële inbouw downlight installeer je in een paar stappen. Werk altijd spanningsloos en laat de aansluiting door een erkend installateur controleren.
- Gat bepalen: zaag een rond gat op de juiste zaagmaat, of gebruik een bestaand gat (met een verloopring als het gat groter is dan de zaagmaat)
- Aansluiten: de Milan-downlight sluit direct aan op 230V zonder losse trafo, via een Eurostekker of Wieland-connector, afhankelijk van de uitvoering
- Plaatsen: de klemveren aan de zijkant drukken de downlight vast in het plafond, zonder schroeven
- Lichtkleur instellen: zet de 3CCT-switch op 3000K, 4000K of 5000K, afhankelijk van de ruimte
- Controleren: test de werking en, bij DALI-uitvoering, de aansturing vanuit het gebouwbeheersysteem
Voor een project met veel armaturen werk je vaak met stekerbare aansluitkabels, zodat de montage sneller verloopt en uniform is.
Dimbaar en DALI: wanneer kies je het
Downlights zijn er in een standaard (niet-dimbare) uitvoering en een dimbare uitvoering via DALI. De keuze hangt af van het project:
- Standaard: het voordeligst, geschikt voor ruimtes met een vaste lichtbehoefte zoals gangen, opslag en kleinere kantoren
- DALI dimbaar: kies dit als de verlichting in een gebouwbeheersysteem moet, voor dimmen, scene-control, daglichtcompensatie of aanwezigheidsdetectie. Vooral in kantoren en daglichtrijke ruimtes levert dat directe energiebesparing op
Een led downlight dimbaar is bij Milan optioneel: alle modellen zijn met DALI-driver leverbaar. Wil je weten welke verdeling van standaard en dimbare armaturen past bij jouw project? Vraag een lichtplan aan.
Niets, het zijn twee woorden voor hetzelfde: een ingebouwd plafondspot voor algemene of accentverlichting. Downlight is de meest gebruikte term, downlighter is een synoniem. In commerciële context gaat het om een armatuur dat direct op 230V aansluit en groter en krachtiger is dan een consumenten-inbouwspot.
Een verloopring overbrugt het verschil tussen de zaagmaat van een nieuwe downlight en een groter bestaand gat in het plafond. Bij renovatie, als je een oude, grotere inbouwarmatuur vervangt door een kleinere downlight, dekt de verloopring het zichtbare deel van het oude gat af, zodat je het plafond niet hoeft dicht te maken of bij te werken. Verloopringen zijn er in metaal in verschillende maatovergangen.
Inbouw als je een systeemplafond of verlaagd plafond hebt met vrije ruimte erboven, dan zit de downlight verzonken en vlak in het plafond. Opbouw als je een dicht of betonnen plafond hebt waar niet ingebouwd kan worden, dan wordt het armatuur op het plafond gemonteerd. De Milan downlights zijn standaard inbouw; de Ø174 mm en Ø232 mm zijn met een opbouwframe ook als opbouw te monteren. De compacte Ø145 mm is alleen inbouw.
Ja, de Ø174 mm en Ø232 mm Milan downlights zijn met een los opbouwframe op het plafond te monteren in plaats van erin. Dat is de oplossing voor dichte of betonnen plafonds waar inbouw niet kan, zonder zaagwerk. De compacte Ø145 mm is alleen als inbouw beschikbaar.
De zaagmaat volgt de diameter van het gekozen model: Ø145 mm, Ø174 mm of Ø232 mm. Kies de maat op basis van de gewenste lichtopbrengst en de ruimte (compact voor gangen, groter voor open ruimtes). Heb je een bestaand gat dat groter is dan de zaagmaat? Dan gebruik je een verloopring om het verschil op te vangen.
Een commerciële Milan downlight sluit direct aan op 230V, zonder losse trafo, via een Eurostekker of Wieland-connector. De downlight wordt met klemveren in het plafondgat vastgezet, zonder schroeven. Laat de aansluiting altijd door een erkend installateur uitvoeren en werk spanningsloos.
De Milan downlights zijn optioneel leverbaar met DALI-driver voor dimmen en aansturing vanuit een gebouwbeheersysteem (scene-control, daglichtcompensatie, aanwezigheidsdetectie). De standaard uitvoering is niet dimbaar en is voordeliger voor ruimtes met een vaste lichtbehoefte. Kies de dimbare DALI-variant wanneer de verlichting in een GBS moet of energiebesparing via dimmen gewenst is.
Vragen over downlights voor jouw project?
Voor advies, een lichtplan of een projectofferte over LED downlights denken we mee over diameter- en gatmaat-keuze, verloopringen bij renovatie, en de verdeling van standaard en dimbare DALI-armaturen. Neem contact op of vraag een lichtplan aan.
