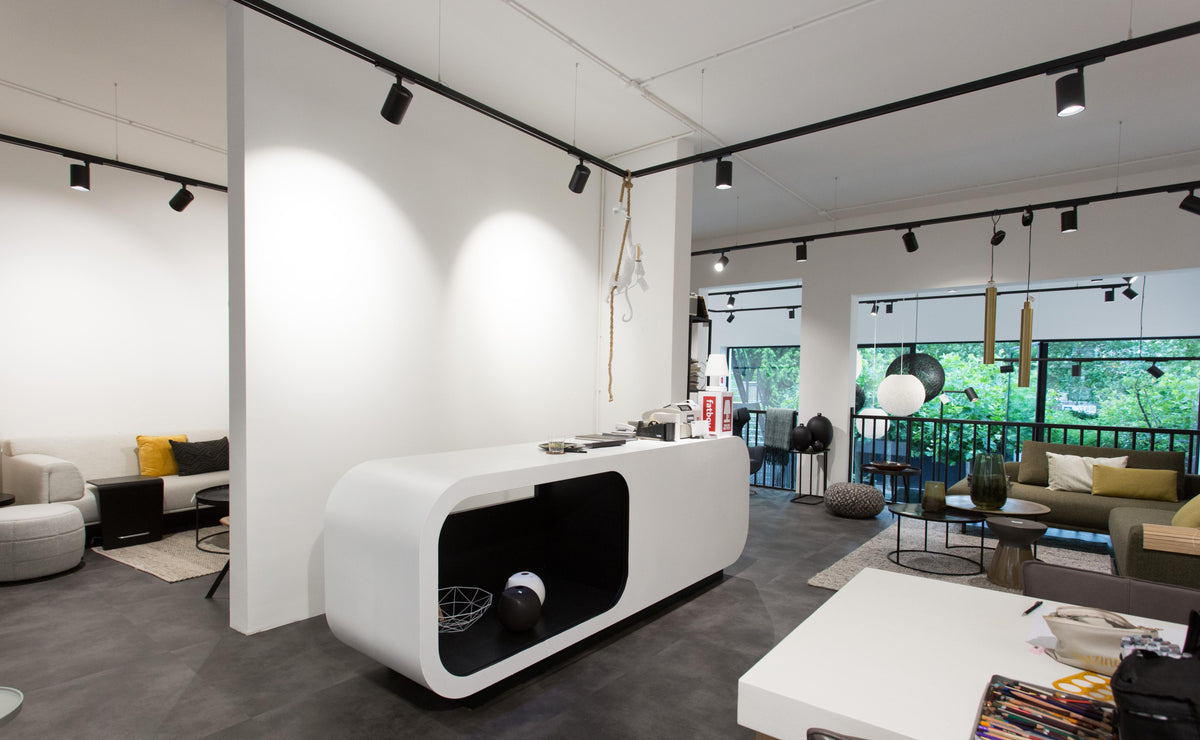

Wat is een 3-fase spanningsrail en hoe werkt het
Een 3-fase spanningsrail is een metalen rail aan het plafond met meerdere stroomgeleiders, waarop je railspots verschuifbaar monteert. De term 3-fase verwijst naar de drie aparte stroomcircuits in de rail. Daardoor kun je elke spot op een van de drie circuits aansluiten en zo tot drie groepen spots onafhankelijk schakelen of dimmen, terwijl ze in dezelfde rail zitten.

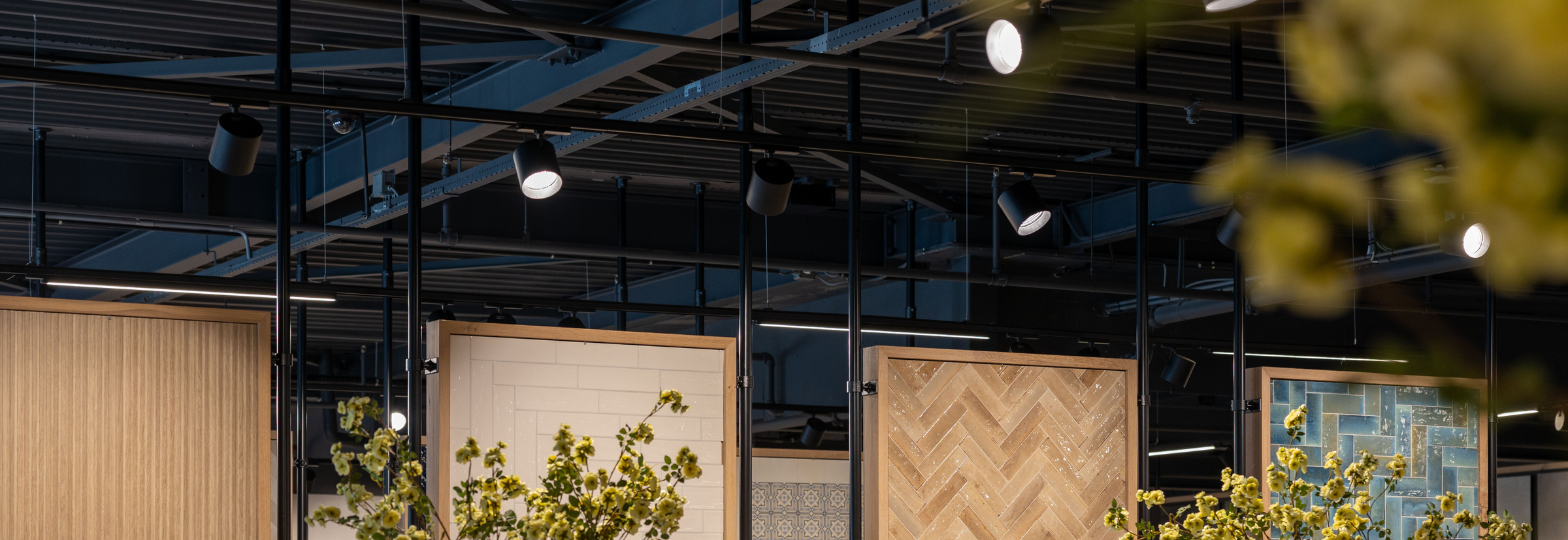

Het grote voordeel van een railsysteem is flexibiliteit: spots verschuiven, draaien en richten kan zonder nieuwe bekabeling. Verandert de winkelindeling of de showroomopstelling? Dan schuif je de spots naar de nieuwe positie. Een 3-fase spanningsrail is daarmee de standaard voor retail, showrooms en commerciële ruimtes waar de inrichting regelmatig wijzigt. Achtergrond over het hele railsysteem lees je op onze 3-fase rail overzichtspagina. De termen railsysteem verlichting, spanningsrail verlichting en spot op railsysteem verwijzen allemaal naar ditzelfde systeem; een spanningsrail 3 fase is er in spanningsrail zwart en wit.
1-fase of 3-fase rail: wat is het verschil
De keuze tussen een 1-fase en 3-fase spanningsrail bepaalt hoeveel schakelgroepen je later kunt maken. Voor commerciële projecten is 3-fase bijna altijd de juiste keuze.
1-fase spanningsrail:
- Eén stroomcircuit in de rail
- Alle spots schakelen tegelijk aan en uit
- Eenvoudig, geschikt voor kleine vaste opstellingen
- Geen aparte sfeer- en accentgroepen mogelijk
3-fase spanningsrail:
- Drie aparte stroomcircuits in dezelfde rail
- Tot drie groepen spots onafhankelijk schakelen of dimmen
- Sfeerverlichting los regelen van accentverlichting
- Flexibel bij wisselende winkel- of showroomindeling, de professionele standaard
Onderdelen van een railsysteem: rail, voedingen en connectors
Een compleet 3-fase railsysteem bestaat uit meer dan alleen de rail en de spots. Dit zijn de onderdelen die je per project combineert:
- 3-fase rail: draagrail met drie stroomcircuits, in verschillende lengtes te koppelen, in wit of zwart
- Eindvoeding: sluit de rail aan op het net aan het uiteinde, de standaardkeuze bij een losse rail
- Middenvoeding of doorvoer: voedt de rail in het midden of voert door naar een volgend deel, bij lange tracks

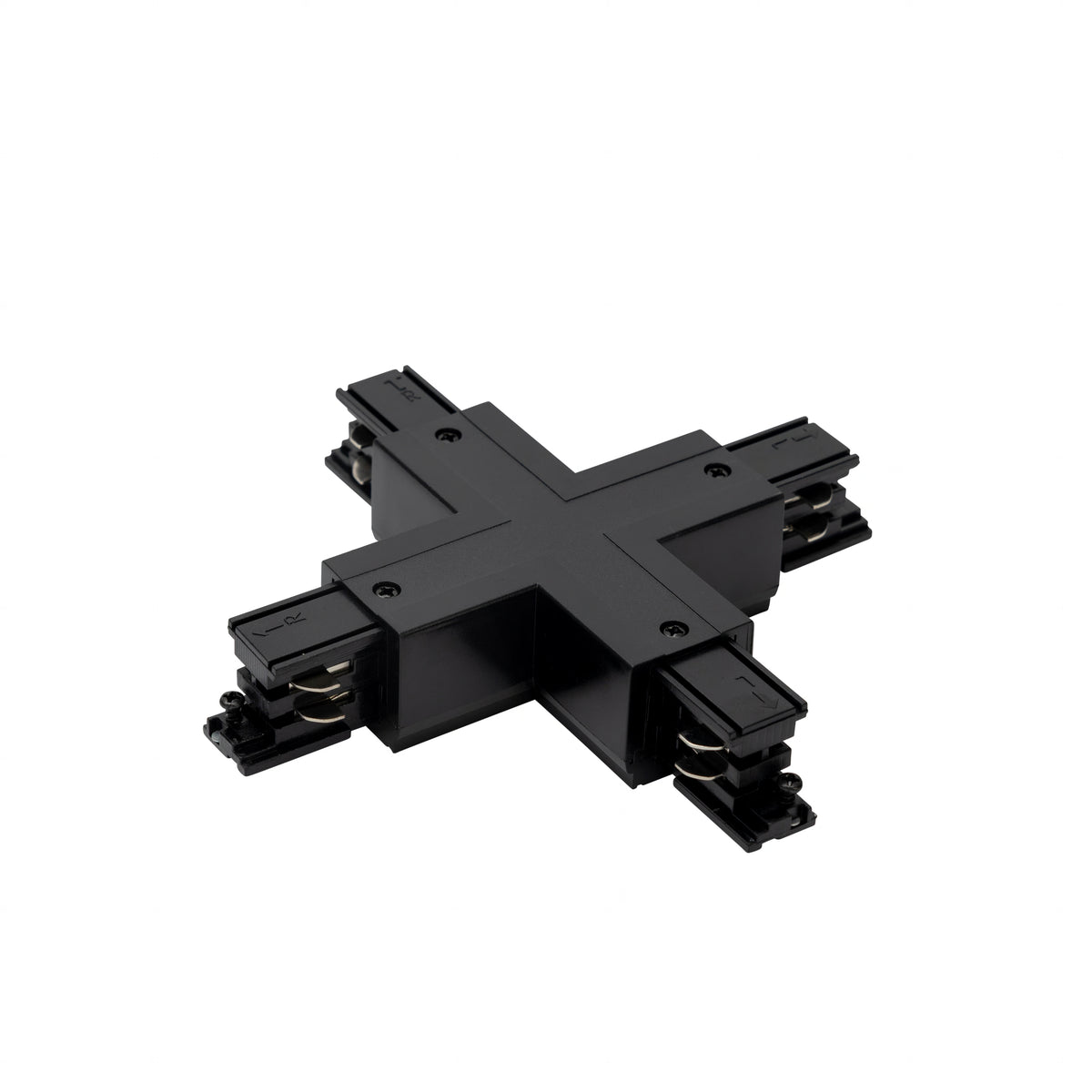

- Connectors (I, L, T, X): koppelen rails recht door, in een hoek, als T-splitsing of kruising
- Flexibele connector: buigbare verbinding voor niet-haakse hoeken of niveauverschillen
- 3-fase adapter: klikt de spot in de rail en kiest het circuit, per spot

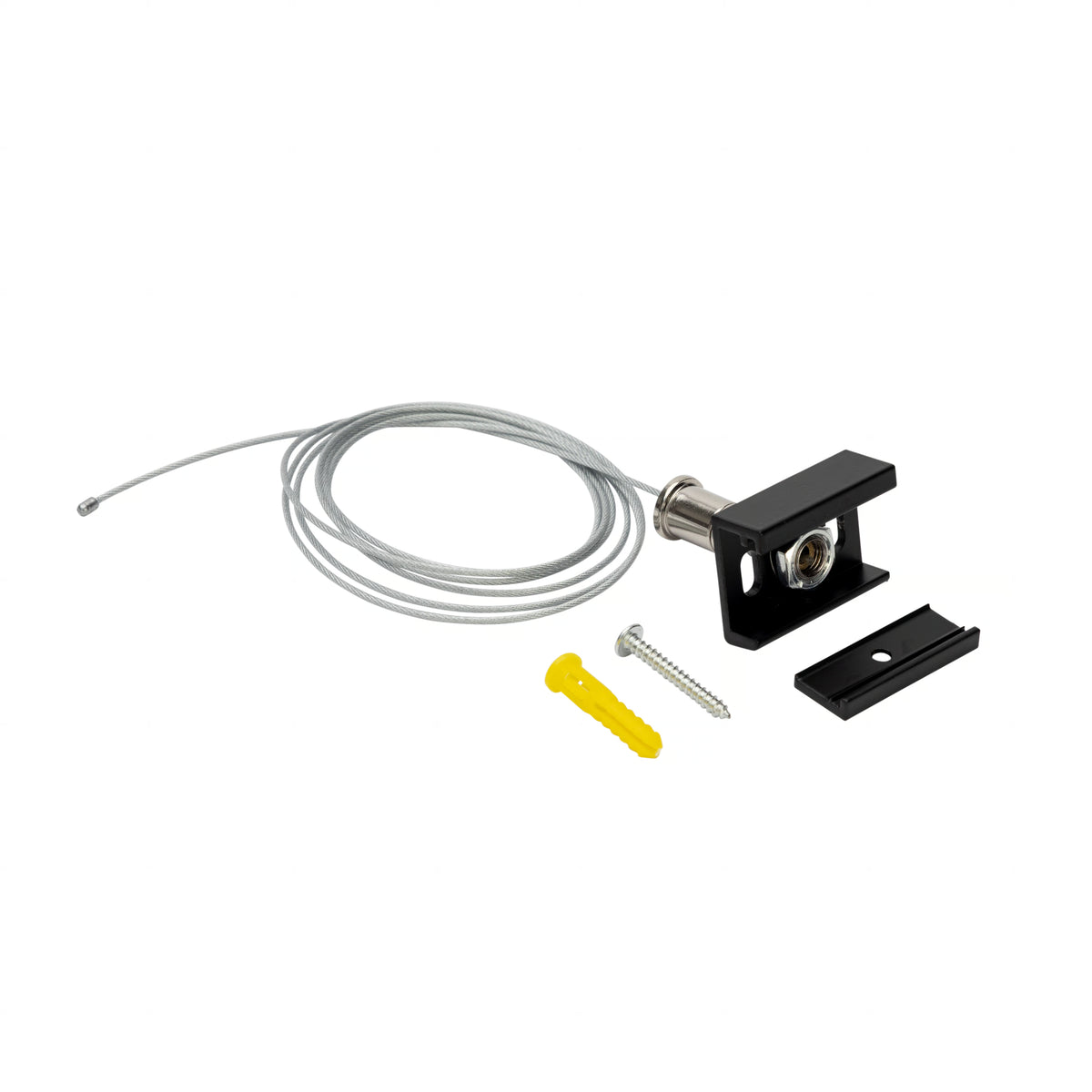

- Pendel-adapter of pendelset: hangt de rail of spot onder hoge of open plafonds
- Systeemplafond-clip: bevestigt de rail in een verlaagd systeemplafond
- Powergear 3-fase rail-stopcontact: een Powergear 3-fase rail-accessoire, een stopcontact-adapter om losse apparatuur op de rail te voeden
- Eindkap: sluit het open uiteinde van de rail veilig en netjes af

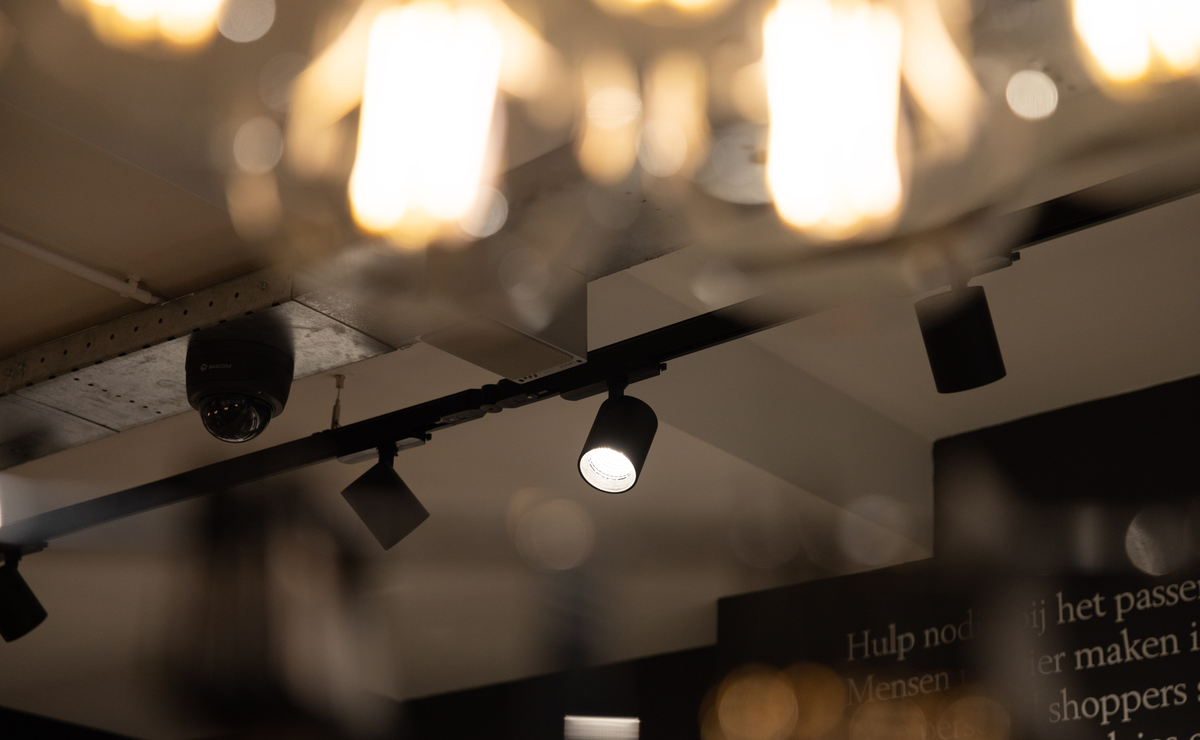

Een 3-fase spanningsrail aansluiten, stap voor stap
De montage van een 3-fase rail volgt steeds dezelfde stappen. Werk altijd spanningsloos en laat de eindaansluiting op de netvoeding door een erkend installateur uitvoeren.
- Rail monteren: op het plafond (opbouw), in een systeemplafond (met clips) of hangend (pendel). voor een 3-fase rail inbouw gebruik je een inbouwprofiel zodat de spanningsrail vlak in het plafond ligt
- Rails koppelen: verbind raildelen met een rechte (I) connector, of gebruik L, T en X connectors voor hoeken, splitsingen en kruisingen. Let op de markering zodat alle fasen in dezelfde richting doorlopen
- Voeding plaatsen: monteer een eindvoeding aan het uiteinde of een middenvoeding op de track en sluit deze aan op 230V
- Eindkap aanbrengen: sluit elk open uiteinde af met een eindkap
- Spots inklikken: plaats elke railspot met de 3-fase adapter en kies per spot het circuit, zodat je sfeer- en accentverlichting in aparte groepen schakelt
- Controleren: test de drie circuits afzonderlijk en controleer de richting en oriëntatie van de spots
Compatibiliteit en accessoires: Global, Eutrac en de juiste voeding
Onze 3-fase rails, voedingen en adapters volgen de gangbare 3-fase railstandaard die ook bij systemen als Global en Eutrac wordt gebruikt. Combineer voor de zekerheid rail, voeding, connectors en adapters uit dezelfde lijn, en controleer bij uitbreiding van een bestaande installatie de maatvoering en fase-indeling.
Een korte leidraad bij het kiezen van accessoires:
- Eindvoeding of middenvoeding: eindvoeding bij een losse rechte rail, middenvoeding wanneer de netaansluiting niet aan het uiteinde zit of de track in twee richtingen loopt
- Connectors: I voor rechte verlenging, L voor een hoek, T voor een aftakking, X voor een kruising, flexibel voor afwijkende hoeken
- 3-fase adapter: bepaalt op welk van de drie circuits de spot komt, verdeel sfeer, accent en algemeen bewust over de fasen
- Pendel of inbouw: pendelset bij hoge plafonds, systeemplafond-clip bij verlaagde plafonds
Twijfel je over de compatibiliteit met een bestaande rail? Neem contact op, dan kijken we mee.
3-fase verwijst naar de drie aparte stroomcircuits in de rail. Elke spot wordt via de adapter op een van die circuits aangesloten, zodat je tot drie groepen spots onafhankelijk kunt schakelen of dimmen terwijl ze in dezelfde rail zitten. Bij een 1-fase rail is er één circuit en schakelen alle spots tegelijk.
Een 3-fase adapter past mechanisch vaak in een 1-fase rail, maar je verliest dan de mogelijkheid om over drie circuits te verdelen, alles staat dan op hetzelfde circuit. Voor de volledige functionaliteit combineer je 3-fase spots met een 3-fase rail en bijbehorende voeding en adapters.
Een eindvoeding sluit de rail aan op het net aan het uiteinde en is de standaardkeuze bij een losse rechte rail. Een middenvoeding gebruik je wanneer de netaansluiting niet aan het uiteinde zit of wanneer de track vanuit het midden in twee richtingen loopt. Sluit elk open uiteinde altijd af met een eindkap.
Ja. Voor een systeemplafond gebruik je systeemplafond-clips waarmee de rail in het plafondraster wordt bevestigd. Voor inbouw plaats je de rail in een inbouwprofiel zodat hij vlak in het plafond ligt. Bij hoge of open plafonds breng je de rail met een pendelset op werkhoogte.
Onze rails en accessoires volgen de gangbare 3-fase railstandaard die ook bij systemen als Global en Eutrac wordt toegepast. Combineer voor de zekerheid rail, voeding, connectors en adapters uit dezelfde lijn, en controleer bij uitbreiding van een bestaande installatie de maatvoering en fase-indeling. Bij twijfel kijken we graag mee.
De 3-fase rails zijn er in wit en zwart, in verschillende lengtes die je met connectors koppelt tot langere tracks. De exacte beschikbare lengtes en accessoires vind je in de 3-fase rail collecties.
Vragen over je railsysteem-project?
Voor advies, een lichtplan of een projectofferte over 3-fase railverlichting denken we graag mee over rail-lengtes, voedingen, connectors en de verdeling van de spots over de drie circuits. Neem contact op of vraag een lichtplan aan.
