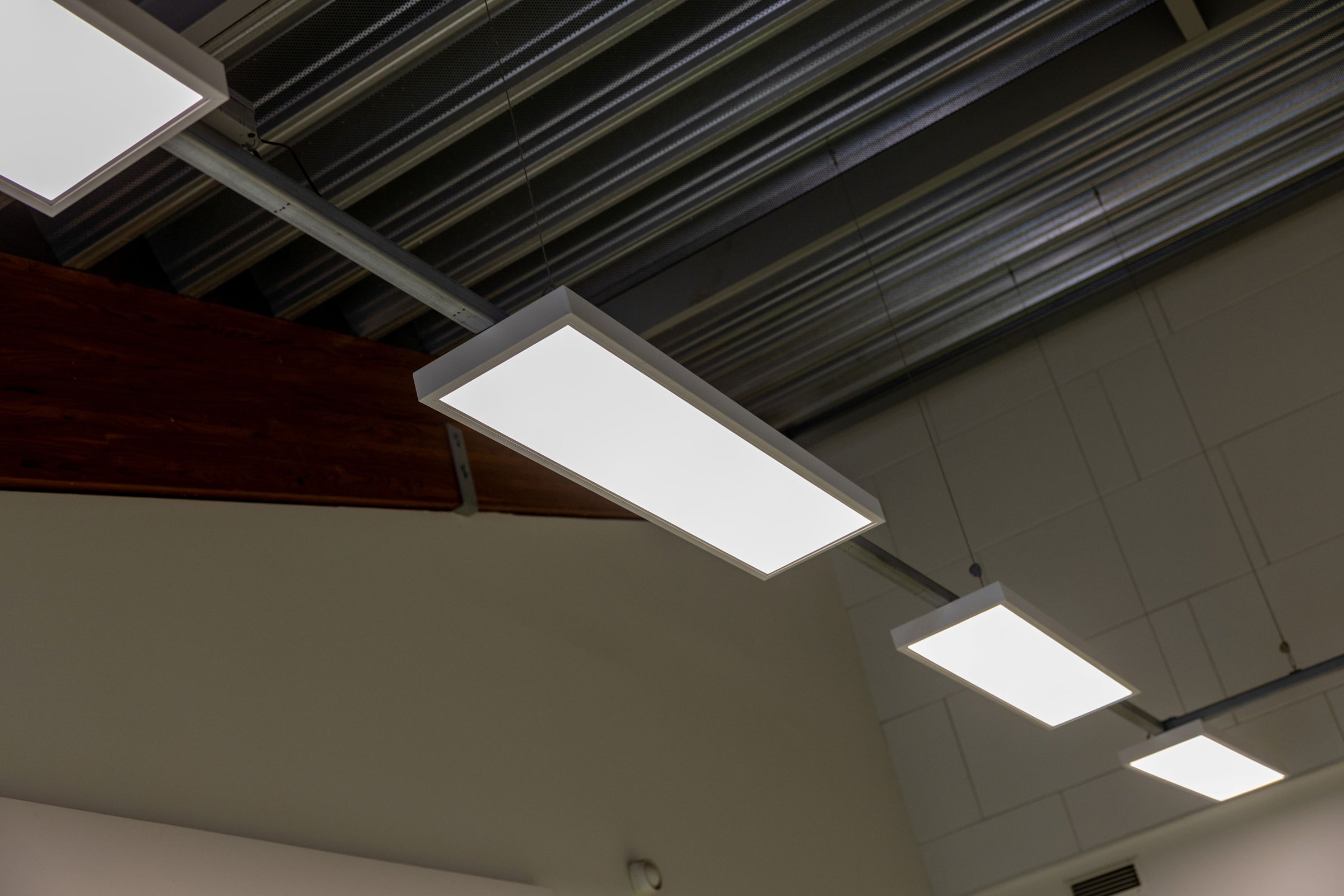

LED paneel dimbaar DALI voor projecten en utiliteit
Direct uit voorraad NL voor installateurs en projecten. Roma 5CCT (3000-6000K) of Cube 4000K, beide leverbaar in DALI-uitvoering, 60x60 of 30x120, met Eurostekker of Wieland. Voor vergaderruimtes, werkvlakken en projectruimtes met scenario-besturing of daglichtbijregeling. B2B-prijzen zichtbaar na login.
Voorraad NL
B2B-prijzen na login
Gratis lichtplan op aanvraag
Wanneer dimbaar relevant is scenario-besturing en daglichtbijregeling
Een dimbaar LED paneel is geen luxe voor algemene werkruimtes, daar volstaat schakelend licht. Het is een B2B-keuze in projectruimtes waar het lichtniveau aansluit op variabele bezetting, daglicht-inval of activiteit. Drie typische scenario's waarin een led paneel dimbaar in het bestek staat: vergaderruimtes met scenario-besturing, werkvlakken met daglichtbijregeling, en utiliteit met variabele bezetting overdag versus 's avonds.
Vergaderruimte met scenario's, een dimbaar led paneel laat je tussen presentatie-mode (lager licht voor projectie), vergader-mode (volle lux voor notities en interactie) en after-hours-mode (sfeer voor informeel overleg) schakelen. Dimbare led panelen aan een DALI-controller laten je deze scènes vast opslaan; één knop op de wand wisselt de hele zone in één keer.
Daglichtbijregeling, in zones met grote glaspartijen of dakvensters wisselt het natuurlijke licht sterk over de dag. Een dimbaar LED paneel met DALI-sensor compenseert automatisch: bij hoog daglicht dimt het paneel terug, bij zwaar weer of avondvallen brandt het op volle sterkte. Dit heet ook wel led paneel daglicht dimbaar of daylight harvesting, energiebesparing tot 30-50% op de armatuur-uren, met behoud van de NEN 12464-1 lux-eis op het werkvlak.
Variabele bezetting, receptie-zones, gangen, magazijn-routes en utiliteit kennen dag-piek en rust-uren. Led panelen dimbaar uitgevoerd aan een DALI-bus laten een sensor of tijdklok de zone terugdimmen tijdens rustige uren, geen aan/uit-knipperen, gewoon vloeiend lager. Dat verlengt de levensduur en bespaart energie zonder dat iemand fysiek schakelt.
Roma en Cube als dimbare panelen DALI-uitvoering per maat
Nuvia voert twee productlijnen LED panelen in DALI-uitvoering: Roma met 5CCT-switch en Cube met vaste 4000K. Beide series zijn 30W, leveren rond de 4050-4060 lumen, 120°-bundel, IP22, CRI >80 Ra. Een dimbaar paneel komt bij ons als aparte DALI-uitvoering per maat en aansluiting, niet als optie op een bestaand paneel.
- Roma DALI 5CCT, instelbare kleurtemperatuur (3000K / 3500K / 4000K / 5000K / 6000K) + DALI-dimming. Switch zit fysiek op de armatuur, DALI regelt het lichtniveau.
- Cube DALI 4000K, vaste neutraal-witte kleurtemperatuur, DALI voor lichtniveau-regeling.
- Maten, beide in 60x60 en 30x120. Voor 60x60 zie de 60x60-spoke, voor 30x120 de 30x120-spoke.
- Aansluiting, beide Eurostekker of Wieland. Dat geeft 4 DALI-uitvoeringen per maat (Roma Euro + Roma Wieland + Cube Euro + Cube Wieland), totaal 8 actieve DALI-panelen in het assortiment.
- Garantie, Roma 5 jaar, Cube 7 jaar. Productlijn-specifiek, niet één pauschale termijn.
Wie een led paneel 60x60 dimbaar zoekt, komt uit op de Roma- of Cube-DALI in 60x60. Voor een led paneel 30x120 dimbaar is dat dezelfde serie in de 30x120-maat. Voor projectmatige afnames van led panelen 60x60 dimbaar gelden dezelfde uitvoeringen. Voor uitgebreidere specs en plaatsings-routes (systeemplafond inleg, opbouwframe, pendel via kabel-montageset) zie de 60x60-spoke respectievelijk de 30x120-spoke.
Wat we niet voeren in dimbare LED panelen: maatvariaties 30x30, 30x60 of 60x120. Voor projecten met afwijkende maat-eisen kun je bandraster-armaturen overwegen, of via een lichtplan-route bekijken of 60x60 of 30x120 functioneel voldoen.
Hoe DALI werkt voor installateur en gebouwbeheer
DALI staat voor Digital Addressable Lighting Interface, een 2-aderige bus die naast de voedingskabel naar elke armatuur in een groep loopt. De bus is polariteits-vrij (welke ader op welke klem maakt niet uit) en draagt geen vermogen, alleen stuurdata. Een DALI-controller of gateway stuurt de bus aan; armaturen herkennen hun adressen tijdens commissioning via DALI-software.
Bus-bedrading in de praktijk, bij Wieland-uitvoering loopt de DALI-bus via het 5-polige GST18-stekersysteem mee, geen aparte data-leiding nodig. Bij Eurostekker-uitvoering legt de installateur de DALI-bus parallel naast de voedingskabel. Voor projectspecifieke bedrading raden we een lichtplan aan, daar staan groep-indeling, bus-routing en controller-positie schematisch in.
Industrie-standaard 64 armaturen per bus, een DALI-bus kan tot 64 unieke armatuur-adressen aansturen. In de praktijk wordt een gebouw opgedeeld in zones (vergaderruimte, kantine, technische ruimte, etc.), elk met een eigen bus. Voor grotere projecten worden meerdere bussen via een gateway gekoppeld aan een gebouwbeheersysteem (GBS/BMS), KNX, Modbus of een eigen pakket.
Wat DALI in dimbare LED panelen mogelijk maakt, naast standaard dimmen per armatuur of per groep zijn er scènes (vaste licht-instellingen die met één knop oproepbaar zijn), sensor-input (daglichtbijregeling, aanwezigheidsdetectie) en integratie met BMS voor energie-rapportage. Een led paneel dimbaar via DALI heeft hierdoor een veel breder toepassingsbereik dan een TRIAC- of 0-10V-dimmer, die alleen het lichtniveau regelen zonder adresseerbaarheid.
Wij leveren de armatuur zelf (Roma DALI of Cube DALI). Controller, gateway en commissioning-software worden door de installateur of GBS-leverancier geselecteerd op basis van projectschaal en BMS-eisen.
Wat we niet voeren alternatieven en maat-keuzes
Niet alles wat 'dimbaar' heet past in dit assortiment. Een paar grenzen om vooraf helder te hebben, voorkomt dat een dimbaar led paneel achteraf niet aansluit op de bestaande installatie.
Alleen DALI als dim-protocol, Nuvia voert geen 0-10V, geen TRIAC, geen Casambi en geen wireless dim-systemen op de Roma- of Cube-paneellijn. Voor wie een bestaande 0-10V- of TRIAC-installatie heeft, is een DALI-gateway nodig die het protocol vertaalt, of een armatuurwissel naar pure DALI-bus. Wireless-dimming (Casambi, Zigbee, Wi-Fi) wordt op andere armatuur-series geleverd, niet op deze paneel-lijn.
Maatvariaties, wij voeren dimbare LED panelen in 60x60 en 30x120. Voor 30x30, 30x60 of 60x120 hebben we geen DALI-uitvoering in catalogus. Wie deze maten in een dimbare uitvoering nodig heeft, kan overwegen of het project functioneel met 60x60 of 30x120 voldoet (een lichtplan rekent dat uit), of een alternatieve armatuur-categorie overwegen. Voor 60x60 zie de 60x60-spoke, voor 30x120 de 30x120-spoke.
Niet-DALI alternatief, wie geen DALI-bus wil aanleggen maar wel kleurkeuze nodig heeft, kan de Roma 5CCT in niet-DALI uitvoering overwegen. Daar is de kleurtemperatuur handmatig instelbaar op de armatuur (3000-6000K via switch); het lichtniveau is schakelend, niet dimbaar. Voor een vergaderruimte met scenario-eis is dat niet voldoende; voor algemene werkruimtes wel.
Voor een breder overzicht van LED panelen, alle maten, uitvoeringen en plaatsings-routes, bekijk je de LED paneel-gids.
Een dimbaar LED paneel is een paneel-armatuur waarvan het lichtniveau traploos regelbaar is, in dit assortiment via DALI-protocol. Dimbare led panelen kies je in projectruimtes met variabele lichtbehoefte: vergaderruimtes met scenario-eis, werkvlakken met daglichtbijregeling, of utiliteit waar de bezetting overdag versus 's avonds verschilt. Voor algemene werkruimtes met constant lichtniveau is een schakelend (niet-dimbaar) LED paneel meestal voldoende, dimbaar voegt complexiteit en kosten toe die niet altijd nodig zijn.
DALI (Digital Addressable Lighting Interface) is een 2-aderige bus die naast de voeding naar elke armatuur in een groep loopt. Elke armatuur krijgt tijdens commissioning een uniek adres en kan vervolgens individueel of als groep gedimd worden via een DALI-controller of gateway. Tot industrie-standaard 64 armaturen per bus. De bus is polariteits-vrij, welke ader op welke klem zit maakt niet uit. Voor grotere projecten worden meerdere DALI-bussen via gateway aan een gebouwbeheersysteem (KNX, Modbus, GBS) gekoppeld.
60x60 en 30x120, in beide maten leveren we Roma DALI 5CCT en Cube DALI 4000K, met Eurostekker- of Wieland-aansluiting. Dat zijn 8 actieve DALI-panelen in het assortiment. Andere maten (30x30, 30x60, 60x120) hebben we niet in DALI-uitvoering. Voor een led paneel 60x60 dimbaar of led paneel 30x120 dimbaar bekijk je de 60x60-spoke en 30x120-spoke voor maat-specifieke specs.
In dit assortiment niet. Op de Roma- en Cube-paneellijn voeren we alleen DALI als dim-protocol. Voor 0-10V- of TRIAC-dimming is een gateway nodig die naar DALI vertaalt, of een armatuurwissel naar pure DALI-bus. Wireless-dimming (Casambi, Zigbee) wordt op andere armatuur-categorieën aangeboden, niet op deze panelen. Wie geen DALI-bus wil aanleggen maar wel kleurkeuze nodig heeft, kan een Roma 5CCT in niet-DALI uitvoering overwegen, daar is de kleurtemperatuur handmatig instelbaar (3000-6000K), het lichtniveau is schakelend.
Een led paneel daglicht dimbaar regelt automatisch het lichtniveau op basis van het natuurlijke daglicht in de ruimte. Een DALI-sensor meet de lux op het werkvlak en stuurt de armaturen terug zodra het buitenlicht voldoende is. Dit heet ook wel daylight harvesting, energiebesparing tot 30-50% op de armatuur-uren in zones met grote glas-partijen of dakvensters, terwijl de NEN 12464-1 lux-eis op het werkvlak gehandhaafd blijft. Sensor en controller worden door de installateur of GBS-leverancier gekozen; wij leveren de armatuur zelf (Roma DALI of Cube DALI).
Beide zijn beschikbaar voor Roma DALI 5CCT en Cube DALI 4000K, in 60x60 en 30x120. Eurostekker is de directe route voor renovaties en kleinere projecten met bestaande klemmenkast-bedrading. Wieland GST18 is de standaard voor stekerbaar installeren in nieuwbouw en utiliteit, bij DALI loopt de bus dan via dezelfde 5-polige connector mee, geen aparte data-leiding nodig. Bij Eurostekker-uitvoering legt de installateur de DALI-bus parallel naast de voedingskabel.
De DALI-driver zit in de armatuur (Roma DALI of Cube DALI). Voor het aansturen van de bus is een externe DALI-controller of gateway nodig, die wordt door de installateur of GBS-leverancier geselecteerd op basis van projectschaal en eventuele BMS-eisen (KNX, Modbus). Wij voeren ook een losse Philips LED driver met EU stekker in het assortiment; voor projectspecifieke driver-keuzes raden we aan een lichtplan aan te vragen of contact op te nemen, dan kunnen we de combinatie controller / driver / armatuur afstemmen op het bestek.
Bij de Roma DALI 5CCT: alle vijf, 3000K, 3500K, 4000K, 5000K en 6000K. De kleurkeuze gebeurt fysiek op de armatuur via de 5CCT-switch; DALI regelt vervolgens het lichtniveau onafhankelijk. Bij de Cube DALI: vast 4000K (neutraal wit) met DALI-dimming. Voor zones waar overdag 6000K daglicht-toon en 's avonds 3000K warm wit gewenst is, biedt de Roma DALI dus zowel kleur- als dim-flexibiliteit zonder dat de switch elektrisch aangestuurd wordt, de installateur of facilitair-medewerker stelt 'm in bij oplevering of bij seizoens-omschakeling.
Vragen over dimbare LED panelen voor jouw project?
Voor advies, lichtplan of projectofferte over dimbare LED panelen en DALI-toepassing ben je welkom om contact op te nemen. We denken mee over scenario-besturing, daglichtbijregeling, DALI-bedrading en levertijden, voor vergaderruimtes, werkvlakken, utiliteit en projectruimtes.
