LED paneel systeemplafond T15, T24 en cassette-inleg
Direct uit voorraad NL voor installateurs en projecten. LED paneel 60x60 voor 600x600-cassette in T15- of T24-raster, LED paneel 30x120 voor 300x1200-raster. Roma 5CCT (3000-6000K) of Cube 4000K, met Eurostekker of Wieland, DALI optioneel. Vervangt TL-cassettes zonder plafond-aanpassing. B2B-prijzen zichtbaar na login.
Voorraad NL
B2B-prijzen na login
Gratis lichtplan op aanvraag

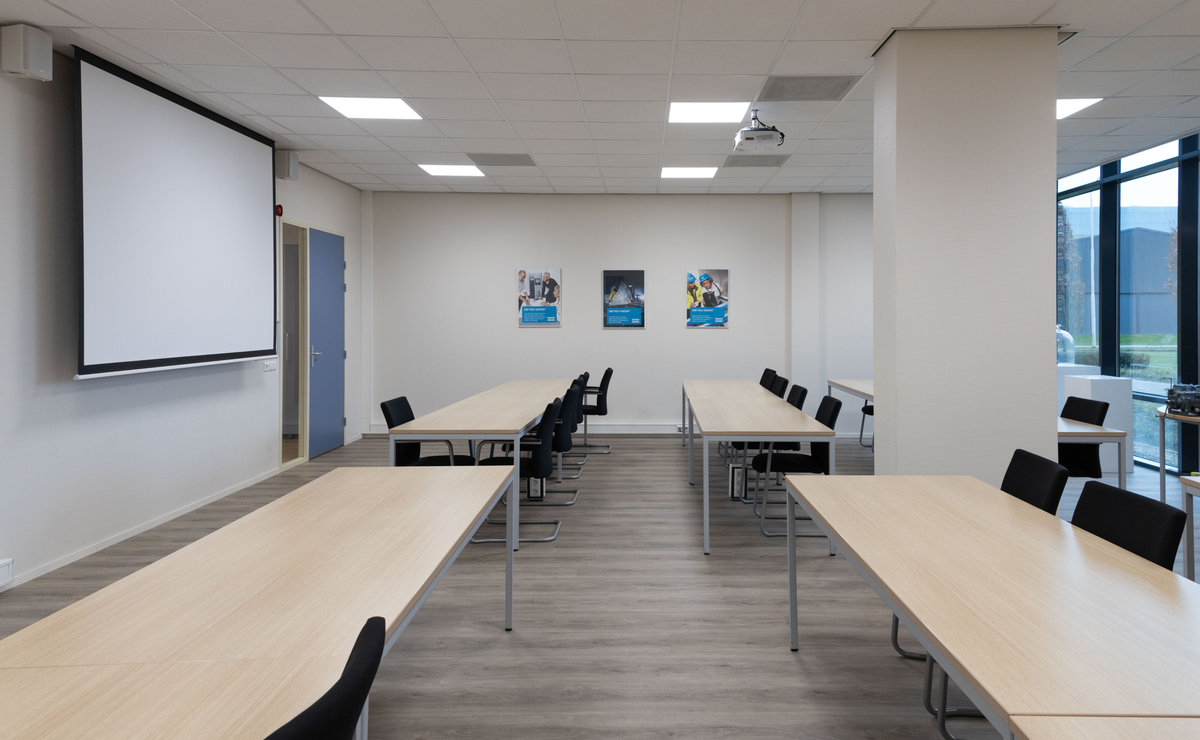

Wat een systeemplafond is en waarom een LED paneel de standaard oplossing is
Een systeemplafond is een verlaagd plafond opgebouwd uit metalen T-profielen waarin plafondplaten of armatuur-cassettes los liggen ingelegd. De cassettes zijn uitneembaar voor onderhoud aan technische installaties in het plenum (de ruimte tussen het bestaande plafond en het verlaagd plafond). Voor LED verlichting in systeemplafond is het paneel de standaard armatuur: een vlakke cassette die direct in het raster valt op de plek van een akoestische plafondplaat of een oude TL-armatuur.
Drie type zoekers komen op deze pagina uit:
- Wie verlichting voor systeemplafond zoekt zonder een specifiek productype in gedachten, krijgt hier uitgelegd dat het LED paneel de directe vervanger is van TL-cassettes en oude downlight-spots.
- Wie zoekt op plafondplaten led, vindt hier de uitleg dat het niet om verlichte akoestiek-platen gaat maar om LED-armaturen die de plaats van een plafondplaat innemen.
- Wie al weet dat hij een led paneel systeemplafond wil, krijgt hier de raster-keuze (T15 of T24) en de maat-keuze (60x60 of 30x120) op een rij.
Een LED systeemplafond is in de praktijk geen apart product, het is een systeemplafond met LED panelen als verlichting. Dezelfde vraag wordt soms gesteld als systeemplafond led verlichting of systeemplafond verlichting led, terwijl het in alle gevallen om hetzelfde gaat: een vlak LED-paneel dat in het plafondraster valt. Het complete LED panelen-assortiment is voor deze toepassing geschikt.

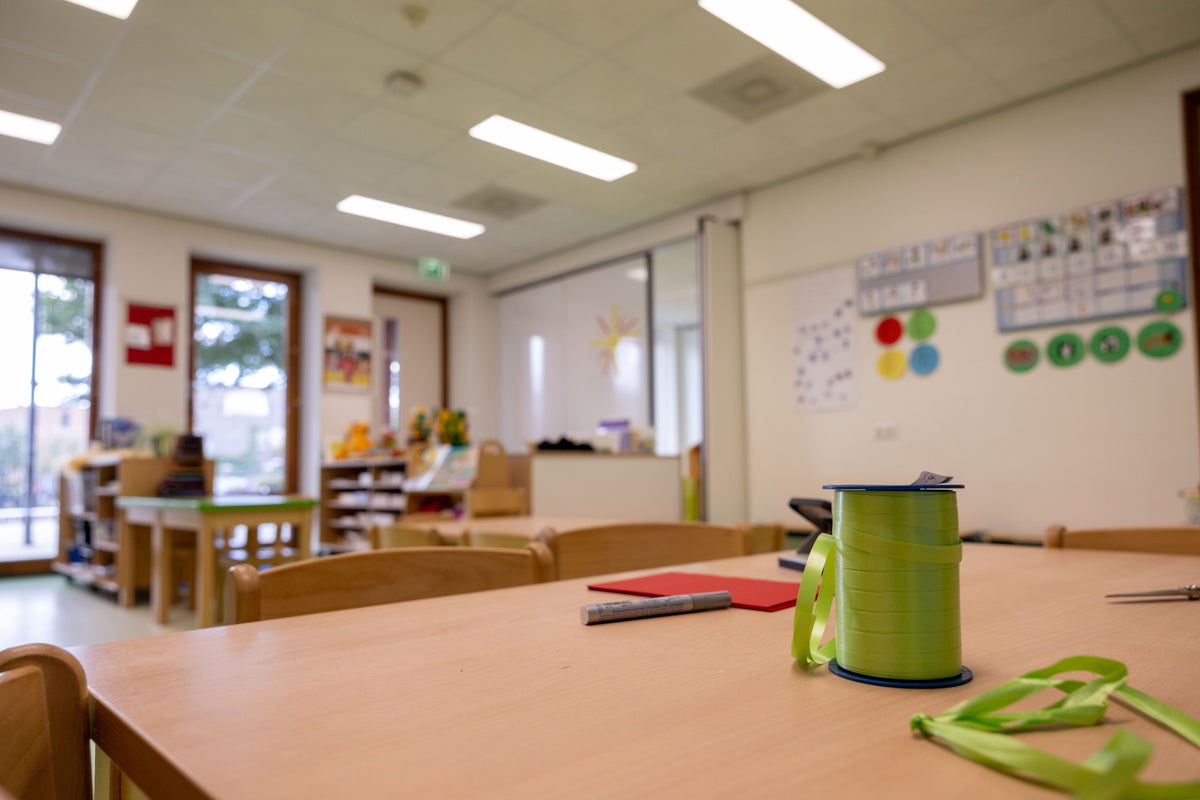

T15 versus T24, raster-keuze in de praktijk
De aanduiding T15 of T24 verwijst naar de breedte van het zichtbare T-profiel in millimeters. Een T15-systeemplafond heeft een 15 mm brede flens, een T24 een 24 mm brede flens. Visueel: T15 oogt strakker en moderner (smalle lijn tussen platen), T24 is de klassieke utiliteit-look (zichtbaar plafondraster). Functioneel zijn beide rasters geschikt voor dezelfde cassette-maat: 600 x 600 mm.
De cassette-maten in NL-markt:
- 600 x 600 mm raster: de standaard in vrijwel alle T15- en T24-systeemplafonds. Hierin past een 60x60 LED paneel direct, geen extra frame of plafond-aanpassing nodig. Voor wie zoekt op led paneel systeemplafond 60x60 of led verlichting systeemplafond 60x60: dit is de directe maat. Detail-specs op de 60x60-spoke.
- 300 x 1200 mm raster: minder vaak voorkomend, gangbaar in moderne utiliteitsplafonds met smallere cassettes (open werkomgevingen, retail-corridors). Hierin past een 30x120 LED paneel. Detail-specs op de 30x120-spoke.
Een led paneel 60x60 systeemplafond-inleg vraagt geen extra constructie, ook niet bij verschil tussen T15 en T24. Het zichtbare verschil is alleen de profielbreedte; de paneel-cassette is identiek. Voor wie expliciet de fabrikant van het systeemplafond benoemt (Rockfon, Armstrong, Eurocoustic, andere), geldt: wij maken geen claim over compatibiliteit per merk, want de raster-specs verschillen niet per fabrikant op profiel-niveau. Past in elk T15- of T24-systeemplafond met 600 x 600 cassette, ongeacht het plafondplaat-merk.
Cassette vervangen, TL-armatuur of plafondplaat eruit, LED paneel erin
Een LED paneel systeemplafond-installatie is in feite een 1-op-1 vervanging van een bestaande cassette. Bij renovatie van een verlaagd plafond met oude TL-cassettes (vaak T8-buizen in een 600 x 600 omhulsel) of bij vervanging van een akoestische plafondplaat door verlichting, is de procedure altijd dezelfde:
- De bestaande cassette of plafondplaat wordt uit het T-profiel raster gelicht (omhoog drukken, kantelen, uitnemen).
- De LED paneel cassette wordt op dezelfde plek teruggeplaatst (op het raster laten zakken).
- De aansluitkabel wordt verbonden met de bestaande voeding via Eurostekker of Wieland-connector.
Geen plafond-uitsparing, geen profiel-aanpassing, geen constructieve ingreep. Voor wie zoekt op LED verlichting voor systeemplafond als TL-vervanging: zie ook de algemene TL-retrofit-route voor bredere TL-uitfaseringscontext.
Voor projectmatige roll-outs (utiliteit, retail, hospitality) gelden led panelen systeemplafond als de snelste vervangings-route: per zone meerdere cassettes tegelijk uitwisselen, met Wieland-aansluiting voor stekerbaar installeren conform NEN 1010. De installateur snijdt geen leidingen, prikt de connectoren, en de armatuur is operationeel. Voor zones met DALI-aansturing of daglichtbijregeling combineer je de Wieland-route met een DALI-uitvoering, zie de dimbaar-spoke.
Plafond zonder raster? alternatieven en producten

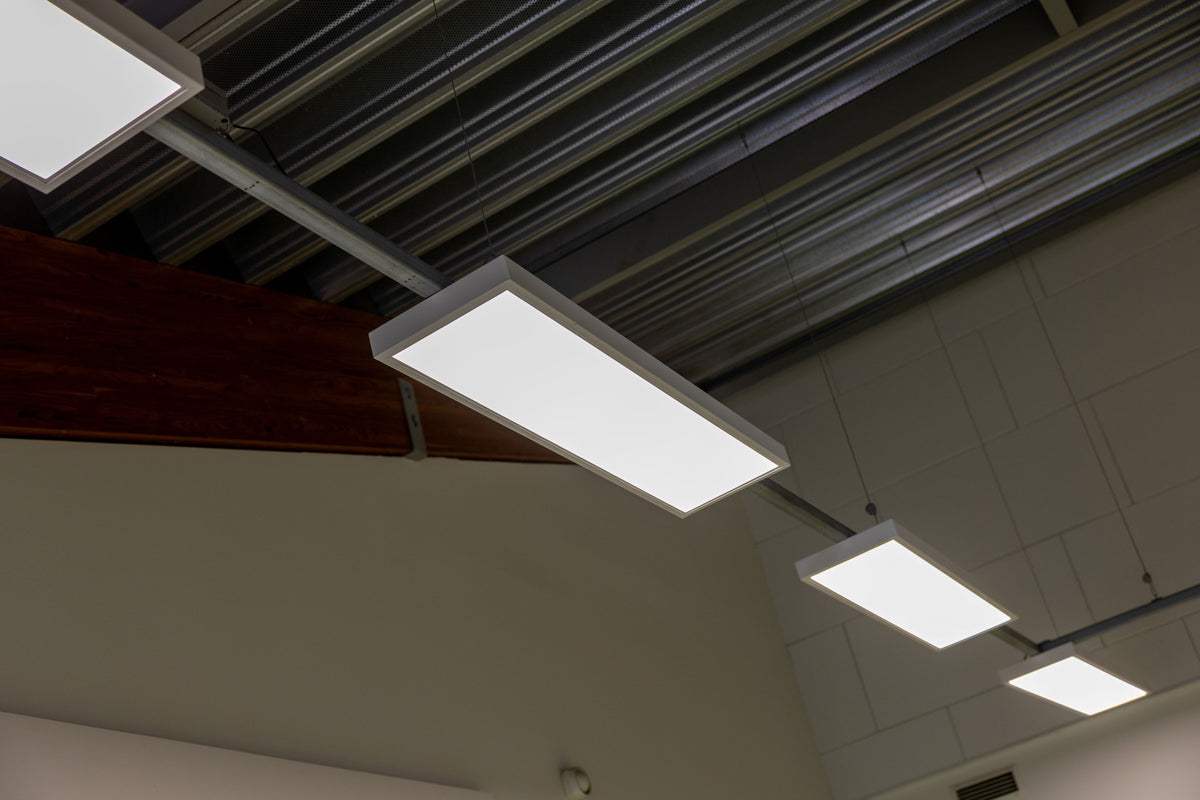

Niet elk plafond is een systeemplafond. In ruimtes met beton, gips, stalen profielplaten of houten balken is er geen T-profiel raster om een cassette in te leggen. Daarvoor levert Nuvia een opbouwframe of pendel-route als alternatief, niet als systeemplafond-oplossing maar als non-inleg installatie. Zie de opbouw-spoke voor frames en kabel-montageset.
Voor wie expliciet zoekt op led lamp systeemplafond of led lampen systeemplafond: in dit assortiment voeren we geen losse LED-lampen voor cassettes, maar volledige LED paneel armaturen die de cassette-positie innemen. Een los lamp-element in een bestaande TL-armatuur (TL-buis vervangen door LED-buis als retrofit zonder armatuur-wissel) is een aparte route, zie de TL-retrofit-pagina.
De Roma- en Cube-productlijnen dekken beide raster-maten en aansluitingen:
- Roma 5CCT: instelbare kleurtemperatuur op de armatuur (3000K tot 6000K), 30W, 4050 lumen, 100.000 branduren (L80B10), 5 jaar garantie. In 60x60 en 30x120, Eurostekker of Wieland, niet-DALI of DALI.
- Cube 4000K: vaste neutraal-witte kleur, 30W, 4060 lumen, 7 jaar garantie. Idem 60x60 en 30x120, Eurostekker of Wieland, niet-DALI of DALI.
Voor een breder overzicht van LED panelen, alle maten en uitvoeringen, bekijk je de LED paneel-gids. Voor wie systeemplafond led of een algemene led systeemplafond verlichting-oplossing zoekt zonder maatspecificatie, is dit de hub voor verdere keuze.
Een systeemplafond is een verlaagd plafond opgebouwd uit metalen T-profielen waarin plafondplaten of armatuur-cassettes los liggen ingelegd. De cassettes zijn uitneembaar voor onderhoud aan technische installaties in het plenum. Voor verlichting in systeemplafond worden plafondplaten op specifieke posities vervangen door LED-paneel-armaturen, die exact in dezelfde 600 x 600 cassette-maat passen.
Een LED paneel valt direct in het 600 x 600 raster van een T15- of T24-systeemplafond, op dezelfde manier als een akoestische plafondplaat of een oude TL-cassette. Cassette omhoog drukken, kantelen, uitnemen; LED paneel op de plek laten zakken; aansluitkabel verbinden via Eurostekker of Wieland-connector. Geen plafond-aanpassing, geen profiel-ingreep.
T15 en T24 verwijzen naar de breedte van de zichtbare T-profiel-flens: T15 heeft 15 mm, T24 heeft 24 mm. T15 oogt strakker en moderner, T24 is de klassieke utiliteit-look. Functioneel maakt het voor de armatuur niet uit, beide rasters nemen dezelfde cassette-maten op (600 x 600 of 300 x 1200).
Een systeemplafond LED paneel van 60 x 60 cm cassette past in elk 600 x 600 mm raster (zowel T15 als T24, ongeacht plafondplaat-fabrikant). 30 x 120 cm cassette past in 300 x 1200 mm raster (minder vaak voorkomend, gangbaar in moderne utiliteitsplafonds). Andere maten zoals 30x30, 30x60 of 60x120 voert Nuvia niet als LED paneel.
Niet helemaal. Plafondplaten led is een zoekterm die mensen gebruiken wanneer ze de armatuur als plafondplaat-vervanger zien. Het klopt in praktische zin: een LED paneel neemt de positie van een akoestische plafondplaat in. Maar een plafondplaat is een akoestisch element (geluidsdemping), een LED paneel is een armatuur (verlichting). Het ene vervangt het andere op de cassette-positie, ze leveren niet dezelfde functie.
Ja, dat is een van de meest voorkomende toepassingen. Oude T8-cassettes (TL-buizen in 600 x 600 omhulsel) worden 1-op-1 vervangen door een LED paneel: cassette eruit, paneel erin, aansluiting via Eurostekker of Wieland. Geen profiel-wijziging, geen plafond-ingreep. Voor de bredere TL-uitfaseringscontext en EU-regelgeving, zie de TL-vervangings-route.
Voor plafonds zonder T-profiel raster (beton, gips, stalen profielplaten, hout) levert Nuvia een opbouwframe of pendel-route. Zelfde Roma- of Cube-paneel, ander accessoire dat het paneel op het plafond monteert in plaats van in een cassette-positie. Details op de opbouw-spoke.
Wij maken geen claim over compatibiliteit per plafondplaat-fabrikant. Dat hoeft ook niet, de raster-specs (profiel-breedte T15 of T24, cassette-maat 600 x 600 of 300 x 1200) zijn standaard en verschillen niet per fabrikant. Een LED paneel dat in een T15/T24-systeemplafond met 600 x 600 cassette past, past dus in elk merk-systeemplafond met die specs. Bij twijfel: meet het raster (T-profiel breedte + cassette-afstand), vergelijk met paneel-maat (60x60 of 30x120), en de installatie volgt.
Vragen over LED paneel systeemplafond voor jouw project?
Voor advies, lichtplan of projectofferte over LED paneel systeemplafond, raster-keuze (T15/T24) en cassette-maat (60x60/30x120) ben je welkom om contact op te nemen. We denken mee over TL-cassette-vervanging, Wieland-aansluiting, DALI-toepassing en levertijden.
