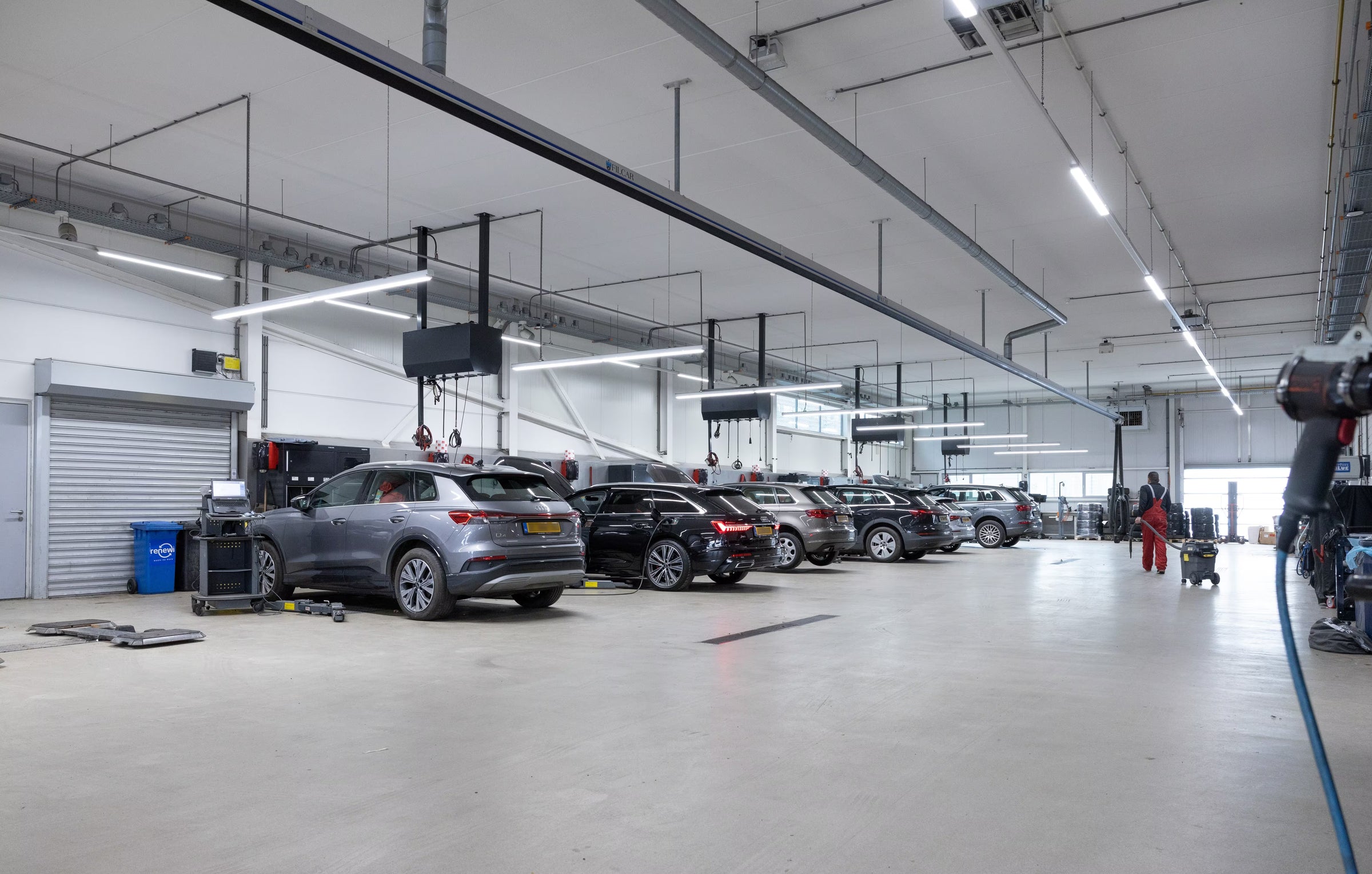

Hoeveel lux vereist een bedrijfshal volgens NEN-EN 12464?

Hoeveel lux vereist een bedrijfshal volgens NEN-EN 12464?

Volgens NEN-EN 12464-1:2021 geldt voor een gangpad of opslagzone in een bedrijfshal een onderhoudsverlichtingssterkte ( Em ) van minimaal 200 lux. Een werkplek waar assemblage of productie plaatsvindt, vereist 300 tot 500 lux, afhankelijk van de visuele taakeisen. Dit zijn de minimumeisen voor de horizontale verlichtingssterkte op het werkvlak. Voor het volledige overzicht van

Bekijk het aanbodVraag advies aan

Wat regelt NEN-EN 12464-1 precies voor werkplekverlichting?

NEN-EN 12464-1 is de Europese norm voor werkplekverlichting binnen. De meest recente versie dateert uit 2021 en is gepubliceerd door NEN. De lux norm voor bedrijfshallen die volgt uit NEN-EN 12464-1 is gebaseerd op drie kerncriteria per taaktype:

  • Em (onderhoudsverlichtingssterkte): de gemiddelde horizontale verlichtingssterkte op het werkvlak, gemeten over de gehele levensduur van de installatie (na lichtdepreciatie).
  • UGRL (unified glare rating limit): de maximale waarde voor verblinding. Hoe lager de waarde, hoe minder hinderlijke verblinding.
  • Ra (kleurweergave-index): de minimale CRI-waarde. De norm eist in het algemeen Ra ≥ 80; voor precisietaken Ra ≥ 90.

Naast deze drie hoofdparameters definieert de norm ook eisen voor de omgevingsverlichtingssterkte rondom de taakzone en de cilindrische verlichtingssterkte, relevant wanneer objectidentificatie in de hal een rol speelt. Het Arboportaal van het Ministerie van SZW geeft een praktische samenvatting van wat de wet van werkgevers vraagt op het gebied van licht op de werkplek.

Verlichtingssterkte norm bedrijfshal: lux-waarden per zone

De norm werkt met taakzones, niet met gebouwtypes als geheel. De verlichtingssterkte norm voor een bedrijfshal is daarmee altijd een optelsom van zones met elk hun eigen eis. Hieronder de meest voorkomende zones in een bedrijfshal, met de bijbehorende normatieve waarden uit NEN-EN 12464-1:2021:

  • Gangpad, expeditie (loopzone): 200 — 28 — ≥ 40
  • Opslag, magazijn (bulkopslag): 200 — 25 — ≥ 60
  • Inpak, montage (globaal): 300 — 25 — ≥ 80
  • Assemblage, kwaliteitscontrole (medium detail): 500 — 22 — ≥ 80
  • Precisiewerk, fijne inspectie: 750–1000 — 19 — ≥ 90
  • Kantoorzone in hal (beeldschermwerk): 500 — 19 — ≥ 80

De Em-waarden gelden als onderhoudswaarden: de installatie moet na lichtdepreciatie en eventuele vervuiling nog aan deze waarden voldoen. In de ontwerppraktijk wordt gewerkt met een onderhoudsfactor (MF), die in een bedrijfshal doorgaans ligt tussen 0,67 en 0,80. De initiële verlichtingssterkte bij ingebruikname ligt daardoor 25 tot 50% boven de Em-waarde.

Wat telt als werkvlak bij de lux-meting?

Een punt dat in de praktijk regelmatig tot discussie leidt: op welke hoogte wordt de Em gemeten? NEN-EN 12464-1 hanteert als standaard werkvlaakhoogte 0,80 m voor kantoor- en assemblagewerk, 0,00 m (vloerniveau) voor loopzones en expeditie, en soms 1,00 m voor staand productiewerk. Bij stellingen en doorrijhoogtes gelden eigen definities.

Wanneer een installateur of calculator de lichtberekening opstelt, is het zaak dit werkvlak expliciet te benoemen in de projectdocumentatie. Afwijken van de standaardwaarde is toegestaan, maar moet onderbouwd zijn. De NSVV publiceert een uitgebreide toelichting op NEN-EN 12464-1 die dit soort interpretatievraagstukken behandelt.

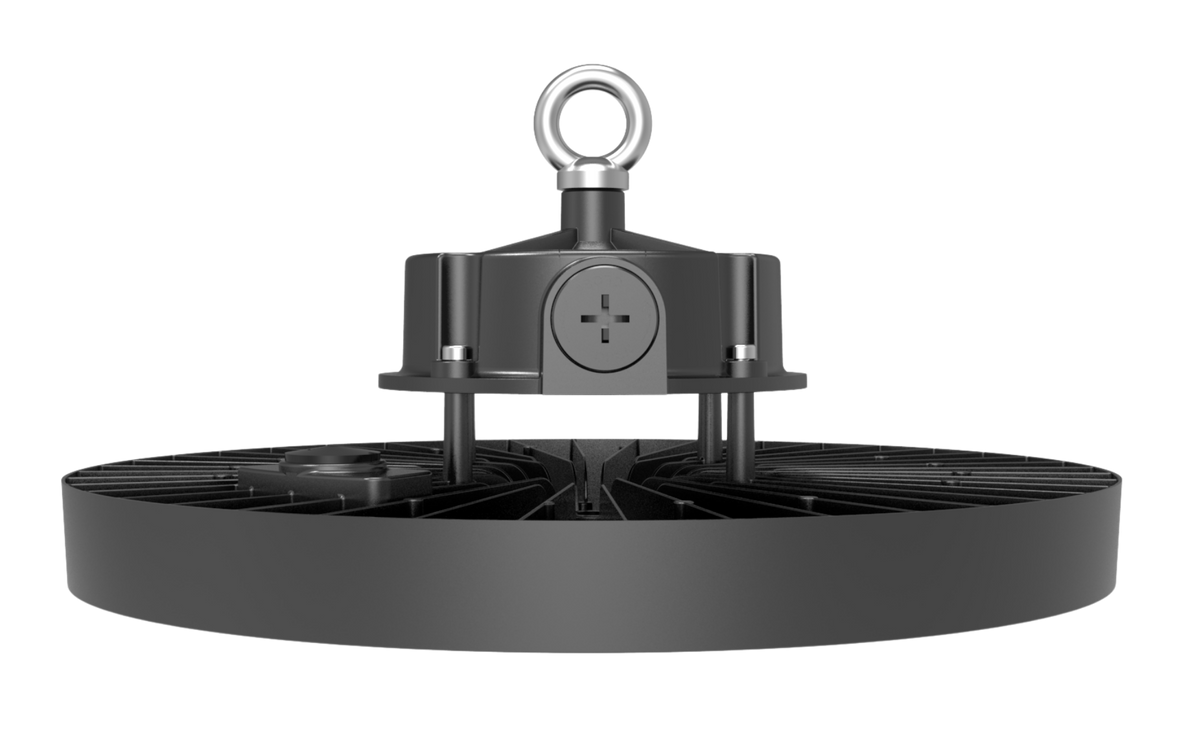

LED high bay monteren in de bedrijfshal: montagehoogte en bundelhoek

Hoe hoog een LED high bay in een bedrijfshal moet worden gemonteerd, is de meest bepalende variabele in de verlichtingsberekening. Er bestaat geen vaste normwaarde voor montagehoogte; die volgt rechtstreeks uit de fotometrische berekening op basis van de nokhoogte, het gewenste lux-niveau op het werkvlak en de gekozen armatuurspacing. Als praktische richtlijn voor de projectvoorbereiding gelden de volgende uitgangspunten:

  • 4 tot 6 meter vrije hoogte: een 60-80 W high bay met een 90°-bundel volstaat voor 200-300 lux op vloerniveau. Geschikt voor opslaghallen en expeditiezones.
  • 6 tot 9 meter vrije hoogte: 100-150 W met een 90°-bundel levert doorgaans 300-500 lux op werkvlaakhoogte. Gangbare keuze voor productieruimtes.
  • 9 tot 14 meter en hoger: bij industriële hallen met grote nokhoogte zijn vermogens van 160-240 W nodig, eventueel gecombineerd met een nauwere bundelhoek (70°) om de vereiste lux op werkvlakhoogte te realiseren.

De bundelhoek is een tweede kritische parameter bij de montage. Een bredere bundel (110-120°) geeft bij lage montagehoogte een gelijkmatiger verlichtingsniveau en minder donkere stroken tussen armaturen, maar verliest lux per m² bij grote hoogte. Een smallere bundel (70-90°) concentreert het licht en is efficiënter bij grotere nokhoogte, maar stelt hogere eisen aan de armatuurspacing om uniformiteit te garanderen. De LED high-bay armaturen in het assortiment van Nuvia Light zijn beschikbaar met instelbare bundelhoeken, zodat één armatuurtype voor verschillende hallayouts inzetbaar is.

LED high bay monteren in de bedrijfshal: montagehoogte en bundelhoek — Hoeveel lux vereist

Van lux-norm naar armatuurkeuze: drie stappen

De omweg van norm naar armatuur verloopt in drie stappen:

  1. Bepaal de Em per zone op basis van de tabel hierboven en de specifieke taakomschrijving.
  2. Stel de onderhoudsfactor vast: welk reinigingsinterval is realistisch, wat is de stofklasse van de omgeving? In een schone productiehal geldt vaak MF 0,80; in een werkplaats met metaalstof eerder 0,70 of lager.
  3. Voer een dialux- of Relux-berekening uit met de fotometrische bestanden (IES/LDT) van het gekozen armatuur. Pas daarna staat vast hoeveel armaturen, op welke spacing en hoogte, nodig zijn.

Een lichtberekening is geen optie maar een verplichting: zowel de Arbo-wetgeving als de aansprakelijkheidspraktijk bij projectoplevering verlangen aantoonbare normconformiteit. Nuvia Light verzorgt gratis lichtplannen op aanvraag voor B2B-projecten.

Kleurtemperatuur: 4000 K, 5000 K of 5700 K voor de bedrijfshal?

NEN-EN 12464-1 schrijft geen verplichte kleurtemperatuur voor, maar geeft wel een aanbeveling: voor industrieel werk boven 500 lux ligt een gecorreleerde kleurtemperatuur (CCT) van 4000 K of hoger voor de hand, omdat hogere CCT bij hoge verlichtingssterkte als aangenamer en alerter wordt ervaren. Voor opslagzones en gangpaden volstaat 4000 K.

In de praktijk kiezen projectspecificateurs voor bedrijfshallen met wisselende activiteiten steeds vaker voor armaturen met een 3CCT-switch, zodat de kleurtemperatuur ter plaatse instelbaar is zonder aparte SKU's te bestellen. Dit vereenvoudigt het inkoopproces en de magazijnlogistiek bij meerfase-projecten.

Uniformiteit: waarom Em alleen niet voldoende is

Een verlichtingsontwerp dat gemiddeld 300 lux haalt, maar met sterke pieken en dalen, voldoet níet aan de norm. NEN-EN 12464-1 eist ook een minimale uniformiteit: de verhouding minimale / gemiddelde verlichtingssterkte (U0) moet voor de taakzone ≥ 0,6 bedragen, voor de directe omgevingszone ≥ 0,4.

In de praktijk betekent dit dat de armatuurspacing niet te groot mag zijn ten opzichte van de montagehoogte. Een grove vuistregel: de onderlinge afstand tussen armaturen bedraagt maximaal 1,0 tot 1,5 maal de montagehoogte (S/H-verhouding). Dit is echter een beginpunt; de fotometrische berekening geeft uitsluitsel.

Aansluitmethoden en bekabeling in de bedrijfshal

Voor installateurs is de aansluitmethode een praktische overweging die de montagetijd direct beïnvloedt. In Nederlandse bedrijfshallen worden de volgende methoden toegepast:

  • Wieland GST18 (plug-and-play): vergrendelde stekkerverbinding, geschikt voor lijnverlichting en high bay-installaties waarbij snelle montage en verwisselbaarheid gewenst zijn. Nuvia Light levert Wieland GST18-kabel als los toebehoren.
  • Draagrail-systeem: bij lijnverlichting biedt een draagrailsysteem de mogelijkheid om armaturen in een doorlopende lijn te hangen, met doorvoerbekabeling. Arbeidssparend bij lange vluchten.
  • 3-fase spanningsrail: relevant in hallen waar flexibele herpositionering van armaturen gewenst is, zoals in showroomgebieden of retailzones binnen een bedrijfspand.
  • Inleg / opbouw: voor lagere zones of kantoorafdelingen binnen de hal worden LED-panelen toegepast in systeemplafond (inleg 60×60, 30×120) of opbouwmontage.
Vraag advies aan

De Em-waarden in NEN-EN 12464-1 gelden per taakzone, niet voor de hal als geheel. Gangpaden en opslagzones vallen onder de 200 lux-eis; assemblage- en productieplekken onder 300-500 lux. Het verlichtingsontwerp deelt de hal in zones in, elk met hun eigen normatieve eisen. Een uniforme 500 lux over de hele hal is veilig maar niet noodzakelijk vanuit de norm, en leidt tot hogere energie- en materialenkosten.

NEN-EN 12464-1 eist Ra ≥ 80 voor algemene productie- en montagetaken. Voor precisietaken, kwaliteitscontrole en kleurbeoordelend werk geldt Ra ≥ 90. Controleer altijd het fotometrisch datablad van het armatuur: een Ra-waarde van Ra >70 voldoet niet aan de norm voor productiezones. Armaturen met Ra >90 zijn beschikbaar voor toepassingen waarbij kleurnauwkeurigheid een projecteis is.

Er bestaat geen vaste normwaarde voor montagehoogte; die volgt uit de lichtberekening. Als praktische richtlijn geldt: bij een nokhoogte van 4-6 m werkt een 60-80 W high bay, bij 6-9 m een 100-150 W exemplaar en bij 9-14 m of hoger een 160-240 W armatuur. De bundelhoek (70°, 90° of 110°) en de onderlinge spacing bepalen mede of de uniformiteitseis (U0 ≥ 0,6) gehaald wordt. Altijd een fotometrische berekening laten uitvoeren vóór definitieve materiaalkeuze.

Noodverlichting en vluchtwegaanduiding vallen onder NEN-EN 1838, een aparte norm naast NEN-EN 12464-1. NEN-EN 1838 stelt eisen aan de minimale verlichtingssterkte op vluchtroutes, de batterijautonomie en de schakelsnelheid bij stroomuitval. Beide normen moeten bij de projectoplevering van een bedrijfshal aantoonbaar zijn nageleefd.

De Arbo-wetgeving verplicht werkgevers te zorgen voor voldoende verlichting conform de stand der techniek, waarbij NEN-EN 12464-1 als referentienorm geldt. Bij renovatie of nieuwbouw dient de oplevering aantoonbaar aan de norm te voldoen. Een dialux- of Relux-rapport met de fotometrische bestanden van de geplaatste armaturen is de gangbare manier om dit bij projectoplevering te onderbouwen. Zie ook de wetgeving over licht op het werk op het Arboportaal.
